UTP connector aansluiten

Het stappenplan op deze pagina legt u in eenvoudige stappen uit hoe u een UTP connector aan een kabel maakt.

Stap 1. Zorg voor de juiste benodigdheden:

  • UTP netwerkkabel (Cat5e of hoger)
  • RJ45 connectoren
  • Krimptang
  • Striptang (stanleymes kan ook)

Optioneel:

  • Kabeltester
  • Aansluitschema





Stap 2. Bepaal de lengte van de kabel

Waarvoor wil je de netwerkkabel gebruiken en welke afstand zit hier tussen?

Bereken de afstand, zodat je precies weet waar je kabel moet afknippen.



Ons advies is om de utp kabel altijd een stukje verder af te knippen.

Mocht er bij de volgende stappen iets verkeerds gaan, kan je nog altijd opnieuw beginnen.

Jouw UTP-kabel kan beter te lang zijn dan een stuk te kort.



Stap 3. Strip de uiteinden van de UTP kabel

Strip beide uiteinden van de kabel met behulp van de striptang.

Heb je geen striptang?

     Snij dan voorzichtig met een stanleymes de behuizing om de kabel weg.

Doe dit aan beide kanten van de kabel, ongeveer 15 millimeter (1.5 centimeter) van de zijkant.



Stap 4. Haal de twisted pairs uit elkaar

Na het strippen krijg je aan beide uiteinden 8 aders om elkaar gedraaid in paren.

Haal deze paren uit elkaar.



Stap 5. Plaats de 8 aders in de juiste volgorde

Nu gaan we de 8 aders op de juiste volgorde leggen voor onze UTP Kabel.

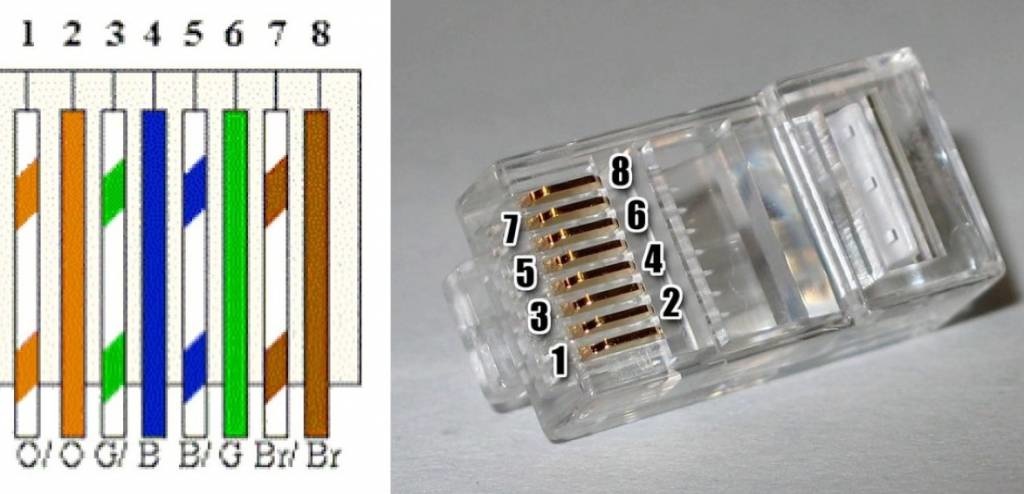

Hieronder het kleurenoverzicht voor het maken van een utp kabel.



Kleuren van links naar rechts:

  1. Oranje-Wit
  2. Oranje
  3. Groen-Wit
  4. Blauw
  5. Blauw-Wit
  6. Groen
  7. Bruin-Wit
  8. Bruin





Stap 6. Plaats de aders in de RJ45 connector

Plaats nu de RJ45 connector om de 8 koperen aders.

Houd de connector zo voor je zodat je de kleuren goed kan zien, het uitsteeksel van de RJ45 connector zit aan de andere kant.



Let op de volgende punten:



* De kleuren liggen op de juiste volgorde (zie hierboven).

* Alle aders zitten goed doorgeduwd in de connector.

* De onderkant van de RJ45 connector sluit mooi aan op de behuizing van de kabel.





Stap 7. Knijp met de krimptang de connector vast op de kabel

Sluit de RJ45 connector mooi aan op de behuizing van de kabel?

Zo ja: Dan kan je de connector met de krimptang vastknijpen.



Zo nee: Knip met een tang of schaar van alle aders een stuk af.

Probeer het nogmaals vanaf stap 6.



Stap 8. Herhaal bovenstaande voor de andere kant van de kabel

Je bent klaar met deze kant van jouw utp kabel.

Moet je nog de andere kant? Start met de andere kant van de kabel vanaf stap 3.



Stap 9. Test of jou utp kabel werkt

Jouw utp kabel is klaar, proficiat.

Nu is het tijd om de kabel te testen met een kabeltester of via jou netwerk.

Tot zo ver de handleiding voor het maken van een internetkabel. Nu volgt uitleg over de verschillende internetkabels. Er is namelijk CAT5e CAT6 en nog veel meer verschillende normeringen.
